NNdeployment｜RoboMaster 视觉模型统一部署库与识别模型开源
仓库地址： SZURPVision/26_NNDeployment_Lib_and_Detection_Models: RoboMaster26赛季的部署库与模型开源仓库
NNdeployment 是面向 RoboMaster 视觉任务的 C++ 网络部署库。项目以统一接口封装模型预处理、推理与后处理，当前支持 V5/V8 装甲板四关键点、雷达四关键点和能量机关五关键点结果解析，可在构建时选择 OpenVINO 或 TensorRT 推理后端。该模块以库形式接入RoboPilots视觉自瞄算法框架，此处作为独立模块开源，相比原模块略有修改。
仓库提供模型、测试视频、JSON 配置、综合演示、能量机关独立测试和性能测试程序，可在没有相机、串口和下位机的环境中完成离线复现。默认示例使用 OpenVINO，并将可视化结果写入视频文件，适合桌面环境、SSH 和容器运行。具体内容请参考代码仓库的README，此处仅作介绍。
核心特性
- 统一任务接口：通过 ArmorModel 和 RuneModel 输出原图坐标系下的结构化结果，上层代码无需解析推理张量。
- 多种输出契约：覆盖 V5 装甲板、两种 V8 装甲板、雷达和能量机关五关键点后处理。
- 输出形状自动识别：postprocess_mode=auto 时根据模型输出张量形状选择对应后处理器，减少模型替换时的重复配置。
- 双推理后端：默认使用 OpenVINO；具备 NVIDIA CUDA 与 TensorRT 环境时可构建 TensorRT 后端。
- 同步与流水推理：OpenVINO 后端支持 sync、双请求 async 和四请求 async4，异步请求各自持有预处理缓冲区。
- 单一配置来源：模型路径、推理模式、后端、设备、置信度阈值与后处理模式集中在 JSON 中维护，更换模型无需重新编译。
- 无硬件复现：随仓视频和模型可直接驱动综合演示、独立检测和性能测试，不依赖相机或机器人硬件。
- 无界面运行：默认不创建 GUI 窗口，结果写入 MP4，便于在 SSH、容器和无桌面服务器中验证。
软件功能
| 任务 | 调用入口 | 返回值 |
|---|---|---|
| Armor | ArmorModel::netProcess(image, my_color) | std::vector<NetArmorResult> |
| Rune | RuneModel::netProcess(image) | std::vector<NetRuneResult> |

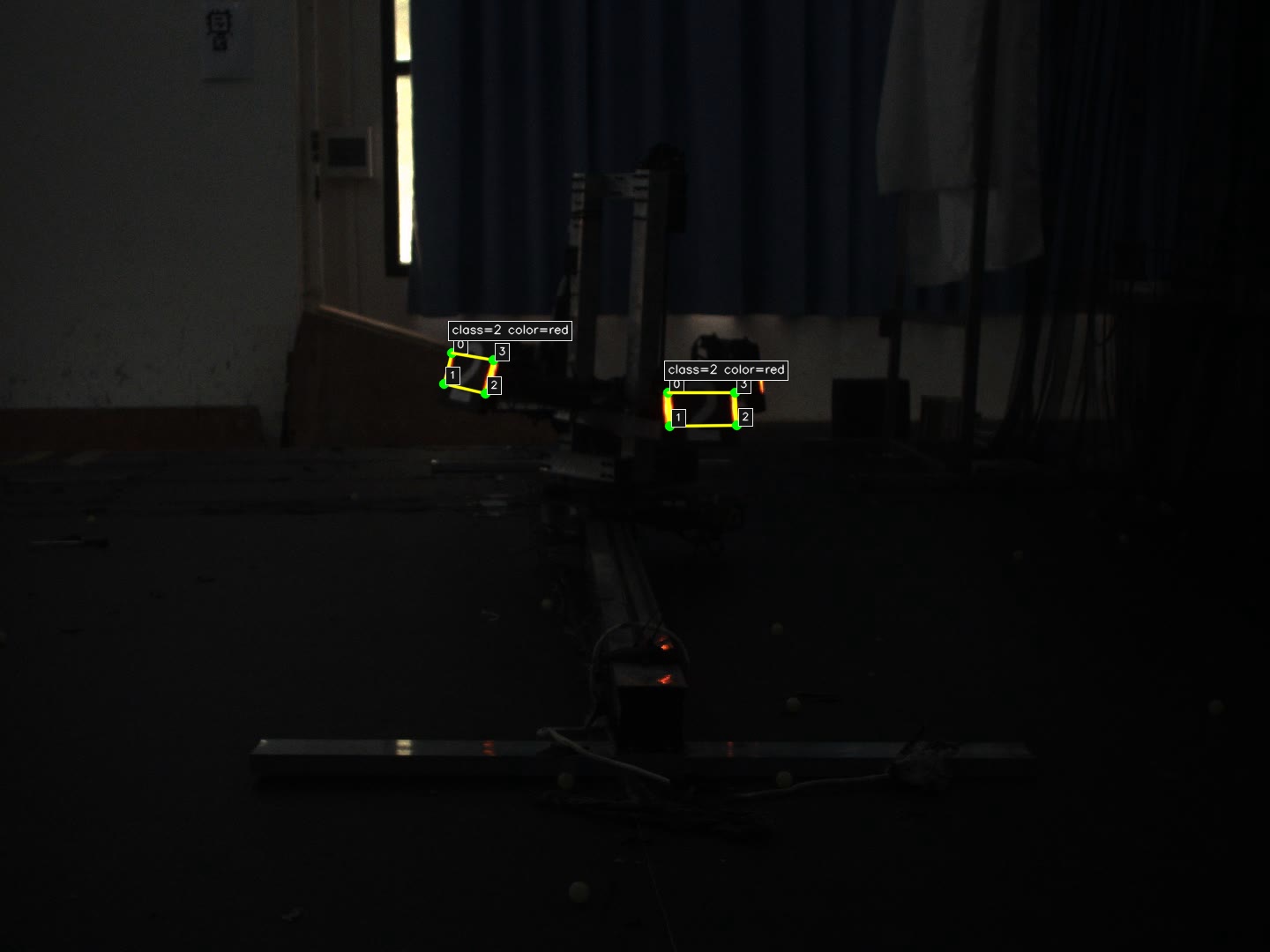

ArmorModel::netProcess 接收一帧 cv::Mat 图像和己方颜色标识 my_color，返回当前帧中全部有效装甲板结果。每个 NetArmorResult 包含原图像素坐标系下的四个关键点，以及装甲板类别、颜色、尺寸、置信度和对应名称。四个关键点依次为左上、左下、右下、右上。
装甲板结果中 color_id=0 表示蓝色，color_id=1 表示红色。调用时 my_color=1 表示我方为蓝色，my_color=0 表示我方为红色，部署库据此过滤友方结果；离线演示传入 my_color=2，保留双方颜色用于检查模型输出。

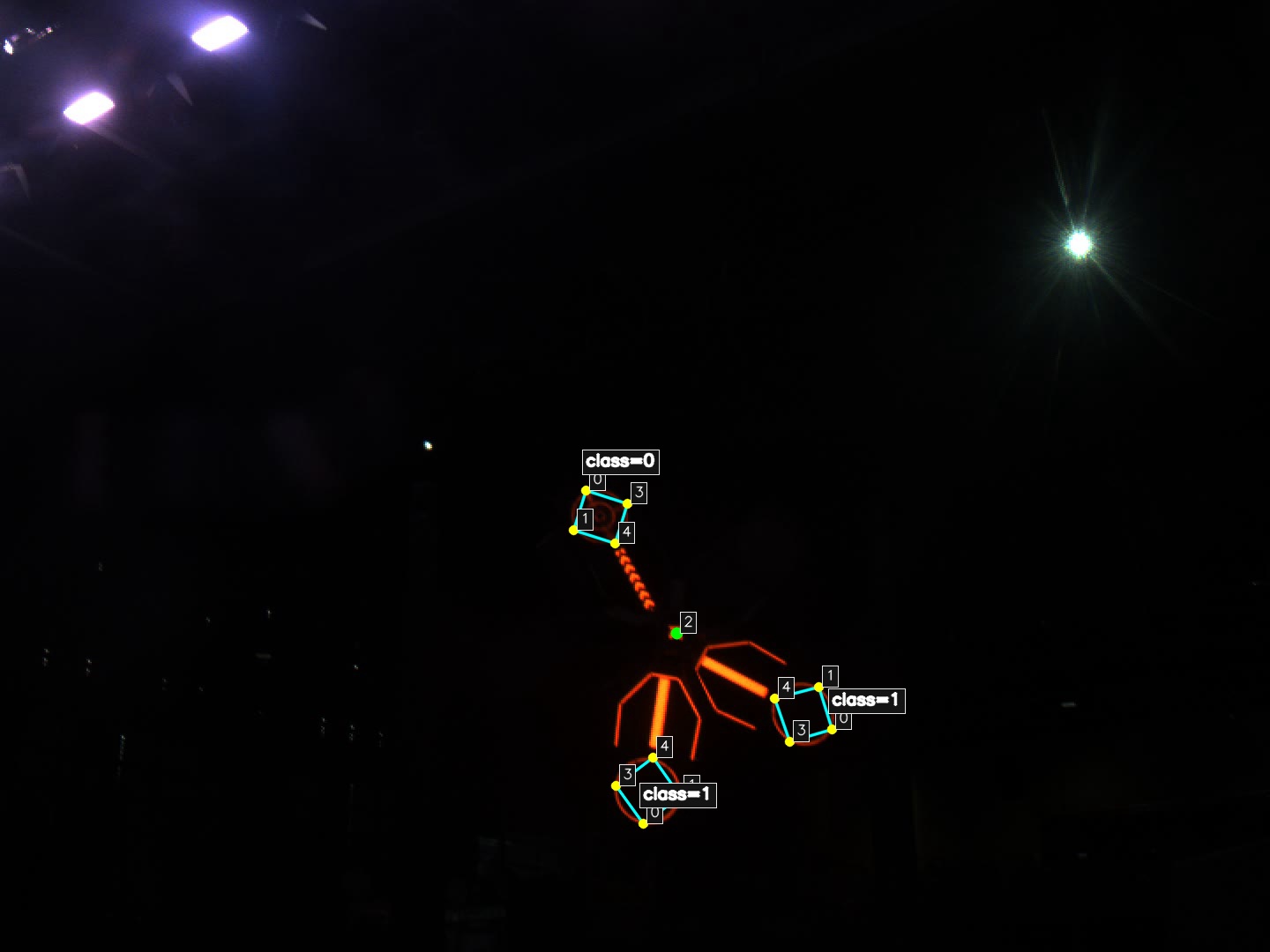

RuneModel::netProcess 接收一帧 cv::Mat 图像，返回当前帧中全部有效能量机关结果。每个 NetRuneResult 包含原图像素坐标系下的五个关键点、激活类别、置信度和类别名称。五个关键点依次为 top、left、R、right、bottom，即第0，1，3，4号点为符的逆时针四个角点，第2号点为符叶中心R标点，同时可通过结果结构中的同名字段直接访问。
当画面中没有满足阈值的目标时，两种接口均返回空 `vector`，不代表推理调用失败。
开源模型
面向 RoboMaster 自瞄任务，提供两套轻量化装甲板四关键点检测模型：Infantry-v5n-20250725 与 Infantry-v8n-20260726。其中，Rune网络已在另一个板块开源，详见 [3]
两套模型分别采用 YOLOv5n 骨干网络和 YOLOv8n-Pose 骨干网络，并针对装甲板检测任务重新设计检测头。模型在一次推理中同时给出装甲板四个角点、装甲板类别和颜色信息，减少传统“目标检测 + 数字分类”多阶段流程带来的重复计算，也便于后续直接进行姿态解算、目标筛选和运动预测。
v5n-20250725
- 网络基础结构：YOLOv5n 骨干网络 + 自定义四关键点检测头；
- 推理输入：1×3×640×640；
- 输出张量：1×25200×22；
其中 25200 表示三个尺度特征图产生的候选总数，每个候选包含 22 个数值：
- 0～7：4 个关键点的 (x, y) 坐标，共 8 个数值；
- 8：候选目标总体置信度，须在部署端进行 Sigmoid 归一化；
- 9～12：蓝、红、白、紫 4 种颜色的分支得分；
- 13～21：9 种装甲板类别的分支得分。
v8n-20260726
- 网络基础结构：YOLOv8n-Pose 骨干网络 + 自定义装甲板检测头；
- 推理输入：1×3×480×640；
- 输出张量：1×21×6300；
其中 6300 为多尺度特征图产生的候选总数，每个候选由 21 个通道描述：
- 0～3：蓝、红、白、紫 4 种颜色的分支得分；
- 4～12：9 种装甲板类别的分支得分；
- 13～20：4 个关键点的 (x, y) 坐标，共 8 个数值。
上述xy坐标均以原图为参考系，即 cv::Mat 图像的像素坐标。
两个网络各有优劣，v5n-20250725网络具有更快的性能和近，中距离的良好识别和分类能力，这得益于yolov5更轻量的头部设计。但由于该模型训练时并未出现兑换站，实际情况中可能会误识别己方兑换站，在正确的部署条件下可以减少误识别产生的影响。
v8n-20260726网络具有更强的边缘召回率和单灯条识别能力，相对的，分类能力略差，且速度稍慢。该模型特化前哨站识别，可以在梯形高地的位置稳定识别前哨站装甲板，也支持近距离基地识别。近距离识别中可以比较良好的识别白色装甲板。且为了适配哨兵的误识别问题，做了比较全面的误识别检查。
两套模型均支持 9 种装甲板类别和 4 种颜色。仓库中的部署示例提供 OpenVINO FP16 模型，其中 v8n-20260726 同时提供 ONNX 模型，便于继续转换或接入其他推理后端。
类别与颜色定义
| Class ID | 类别 |
|---|---|
| 0 | 哨兵 |
| 1 | 英雄 |
| 2 | 工程 |
| 3 | 3号步兵 |
| 4 | 4号步兵 |
| 5 | 5号步兵（v8n-0726网络不再识别） |
| 6 | 前哨站 |
| 7 | 基地（底部） |
| 8 | 基地（顶部） |
| Color ID | 颜色 |
|---|---|
| 0 | 蓝色 |
| 1 | 红色 |
| 2 | 白色 |
| 3 | 紫色（v8n-0726网络不再识别） |
参考文献
[1] 【RM2026-自瞄算法框架开源】深圳大学-RobotPilots战队
[2] 【RM2024赛季-识别模型】深圳大学 -RobotPilots
[3] 【RM2026-能量机关五点识别模型】深圳大学-RobotPilots战队
声明
1.本次开源项目出自 深圳大学RobotPilots战队，作品仅用于技术交流，未经作者允许，不得作任何商业用途。
2.本次开源文件的最终解释权归 深圳大学RobotPilots战队 所有。
3.开源目的在于加强参赛队之间交流，有助于提高自身和其他参赛队的水平
